Pour obtenir des pièces imprimées en 3D d’une clarté cristalline, vous devrez maîtriser des matériaux, des équipements et des techniques spécifiques. Commencez par un filament PETG transparent de haute qualité, maintenez une calibration précise de l’imprimante entre 235 et 245°C, et utilisez des vitesses d’impression plus lentes, autour de 20mm/s. Vous optimiserez la clarté grâce à un remplissage rectangulaire à 100%, un contrôle minutieux de la hauteur des couches et des méthodes de post-traitement comme le ponçage à grain fin et le revêtement en résine. La combinaison d’une sélection de matériaux appropriés, de réglages précis et de techniques de finition avancées ouvre d’innombrables possibilités pour les applications d’impression transparente.
Principaux enseignements
- Le filament PETG, en particulier le PETG transparent OVERTURE, est l’un des matériaux d’impression 3D transparents en raison de sa clarté exceptionnelle et de sa fiabilité d’impression.
- Un contrôle précis de la température entre 235 et 245 °C et des vitesses d’impression lentes d’environ 20 mm/s améliorent considérablement la transparence des objets imprimés.
- Les logiciels de conception avancés permettent une modélisation stratégique avec un remplissage rectangulaire à 100 % et une épaisseur de paroi optimisée pour une transmission maximale de la lumière.
- Les techniques de post-traitement comme le ponçage à grain fin et l’application de revêtements transparents améliorent considérablement la clarté des pièces imprimées.
- Les industries médicales, automobiles et électroniques grand public adoptent de plus en plus l’impression 3D transparente pour les prototypes et les composants fonctionnels.
Sélection des matériaux et équipements essentiels
Le succès de l’impression 3D transparente repose sur le choix de la bonne combinaison de matériaux et d’équipements. Pour une sélection optimale des matériaux, vous devrez vous concentrer sur le filament transparent PETG, avec le PETG OVERTURE qui se distingue par sa clarté exceptionnelle et sa cohérence dans les impressions transparentes.
Vos besoins en compatibilité d’équipement se concentrent sur le choix d’une imprimante 3D adaptée, comme la PRUSA MINI ou l’ELEGOO NEPTUNE 3 PRO, qui gèrent efficacement le filament PETG.
Vous aurez besoin d’un plateau d’impression lisse pour assurer une bonne adhérence de la première couche et maintenir la transparence. Il est crucial de mettre en œuvre des mesures de contrôle de l’humidité, car l’humidité peut dégrader considérablement la transparence de votre filament.
En combinant ces éléments, vous établissez les bases d’une impression transparente réussie, vous préparant à obtenir des résultats optimaux pour réaliser des objets 3D imprimés d’une clarté cristalline.

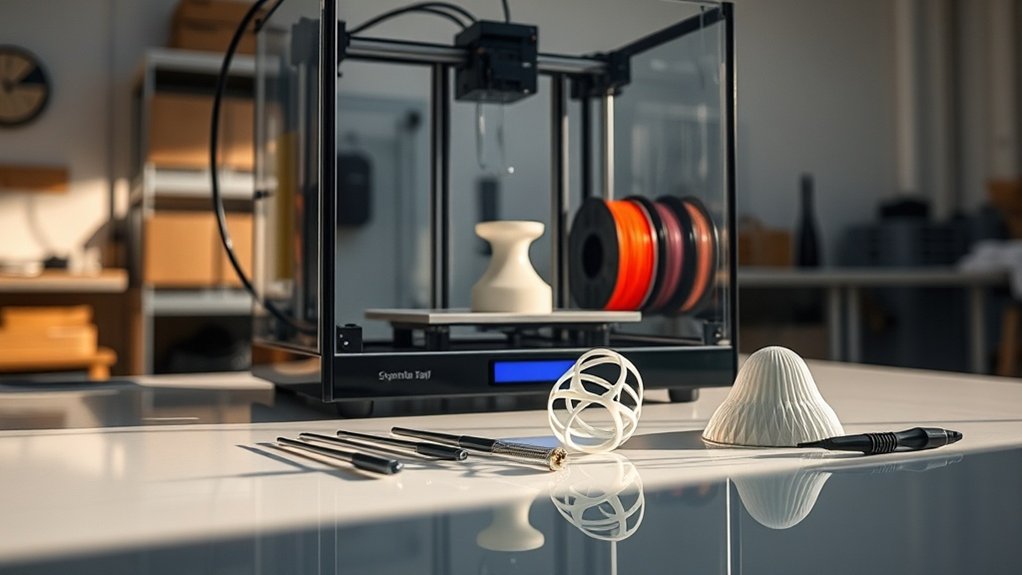

Configuration et exigences de calibration de l’imprimante
Vous devrez calibrer précisément la température de la buse de votre imprimante entre 235 et 245 °C et maintenir une tension de courroie optimale pour éviter le décalage des couches qui pourrait compromettre la transparence.
La hauteur de votre buse doit être minutieusement ajustée pour obtenir un écrasement de première couche de 0,2 mm, garantissant une bonne adhésion sans sur-extrusion qui pourrait créer des distorsions optiques.
Réglez votre décalage Z avec un gauge de ressenti ou du papier de calibration, en testant de petits carrés jusqu’à obtenir une surface inférieure cohérente et semblable à du verre qui servira de fondation pour votre impression transparente.
Température et tension de courroie
Lors de la configuration d’une imprimante 3D pour l’impression transparente, le contrôle précis de la température et la tension appropriée de la courroie sont des exigences fondamentales pour atteindre une clarté optimale et une intégrité structurelle.
Vous devrez maintenir la température de la buse entre 230°C et 250°C, tout en gardant la température du plateau entre 70°C et 80°C pour une adhésion et une transparence optimales du PETG. Une surveillance régulière de la température prévient le gauchissement et assure une adhésion cohérente de la première couche.
Pour l’ajustement de la courroie, vous voudrez vérifier et maintenir une tension appropriée pour éviter le désalignement des couches. Des courroies lâches entraînent des défauts d’impression, tandis que celles correctement tendues garantissent une hauteur et un alignement des couches constants.
Grâce à un étalonnage régulier du contrôle de la température et de la tension de la courroie, vous réduirez considérablement les échecs d’impression et améliorerez la clarté de vos impressions transparentes, résultant en des finitions plus lisses et de meilleures propriétés de transmission de la lumière.
Réglages de précision de la hauteur de buse
La calibration précise de la hauteur de la buse est un facteur critique pour obtenir des impressions transparentes et cristallines. Vous devez maintenir un écart constant d’environ 0,1 mm entre votre buse et le plateau de construction, ce que vous pouvez réaliser en utilisant soit une feuille de papier, soit un calibrauteur lors du processus de calibration.
La hauteur de votre buse affecte directement le débit du filament et l’adhérence de la première couche, deux éléments cruciaux pour la transparence. Si vous avez réglé la hauteur trop haut, vous rencontrerez des problèmes de sous-extrusion et de séparation des couches ; trop bas, et vous ferez face à des problèmes de colmatage.
Il est essentiel de recalibrer la hauteur de votre buse avant chaque session d’impression, surtout lorsque vous changez de type de filament. Pour des résultats constants, vous pouvez utiliser les fonctionnalités du firmware de votre imprimante ou des capteurs de nivellement du plateau pour automatiser les techniques de calibration, garantissant ainsi une adhérence optimale de la première couche à chaque fois.

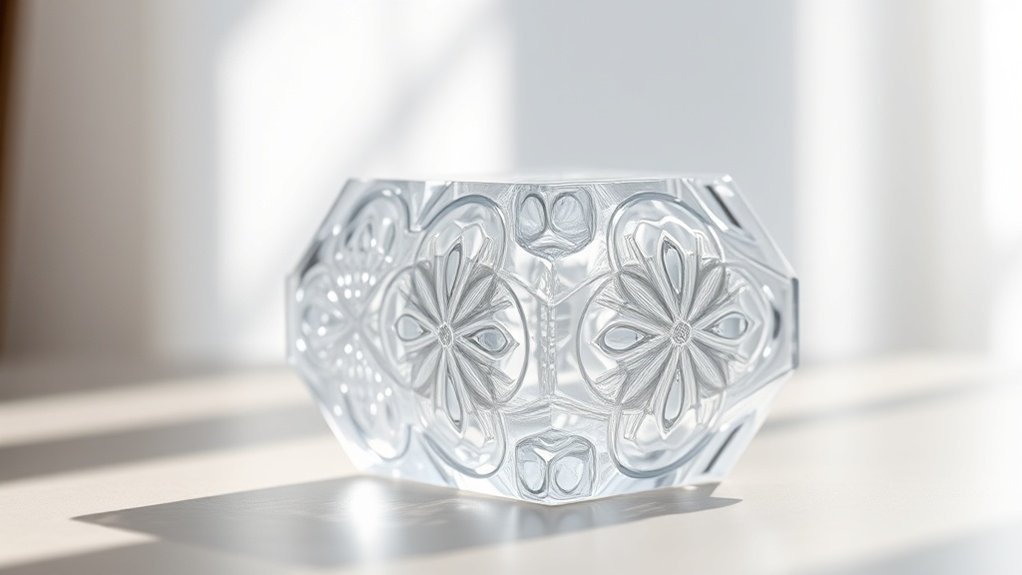

Paramètres d’impression optimaux pour la clarté
Pour obtenir une clarté optimale en impression 3D transparente, des configurations de paramètres spécifiques doivent être contrôlées avec précision.
Vous devrez régler votre vitesse d’impression à environ 20 mm/s pour assurer une efficacité de refroidissement adéquate et minimiser la cristallisation qui cause un nuage. Ajustez votre largeur d’extrusion et le débit de matière jusqu’à 115 % pour créer des couches plus denses avec une transparence améliorée.
Pour une clarté maximale, configurez votre imprimante pour utiliser un infill rectangulaire à 100 %, en veillant à ce que l’alignement de l’infill corresponde à vos périmètres extérieurs. Cette configuration optimise la réfraction de la lumière à travers votre objet imprimé.
Vous devrez également prêter une attention particulière à la calibration de votre imprimante, notamment aux réglages de température et aux ajustements de la hauteur des couches, afin de réduire la visibilité des couches.
N’oubliez pas d’utiliser un lit d’impression lisse pour une adhésion cohérente de la première couche, car cela impacte directement la transparence de votre impression finale en empêchant la séparation des couches et en maintenant la clarté optique.
Stratégies de conception avancées pour des pièces transparentes
Vous réaliserez un contrôle supérieur de la diffusion de la lumière en utilisant des logiciels de conception avancés pour modéliser stratégiquement les structures internes et les variations d’épaisseur des murs dans vos pièces transparentes.
Pour optimiser le fini de surface, vous pouvez mettre en œuvre des techniques de modélisation ciblées qui minimisent la visibilité des couches grâce à une orientation d’impression calculée et à des supports structurels spécialisés.
La clarté de votre conception finale bénéficiera d’expérimentations avec des motifs et des densités de remplissage, notamment en utilisant un remplissage rectiligne à 100 % combiné à des géométries internes soigneusement planifiées qui améliorent la transmission de la lumière.
Méthodes de contrôle de la diffusion de la lumière
Contrôler la diffusion de la lumière dans des pièces transparentes imprimées en 3D nécessite une approche multi-facettes qui combine des configurations de couches stratégiques avec des techniques de conception avancées.
Vous obtiendrez une clarté optimale en ajustant les hauteurs de couche – des couches plus fines réduisent la diffusion de la lumière et améliorent la transparence. Lors de la configuration de votre impression, choisissez des motifs de remplissage rectilinéaires à 100 % pour garantir une distribution uniforme de la lumière à travers le matériau.
Votre orientation d’impression joue un rôle crucial dans la gestion de la réfraction de la lumière. Alignez les périmètres extérieurs avec la direction du remplissage pour des effets optiques cohérents.
Vous pouvez affiner davantage le contrôle de la lumière en incorporant des caractéristiques géométriques telles que des lentilles ou des prismes dans votre conception.
N’oubliez pas le post-traitement – le ponçage et l’application de couches transparentes minimiseront les irrégularités de surface qui provoquent la distorsion de la lumière.
Ces techniques, combinées à une attention particulière aux textures de surface, vous aideront à atteindre l’équilibre souhaité entre la transparence et la diffusion contrôlée de la lumière.
Techniques d’optimisation de la finition de surface
Bien que l’obtention d’une transparence de qualité professionnelle nécessite une attention minutieuse aux détails, la maîtrise de l’optimisation de la finition de surface commence par le choix des bons paramètres d’impression et des matériaux.
Vous constaterez que des filaments de haute qualité tels que OVERTURE Clear PETG offrent une clarté initiale supérieure, réduisant ainsi le besoin de post-traitement extensif.
Pour réduire au maximum la visibilité des couches, maintenez des vitesses d’impression plus lentes autour de 20 mm/s et appliquez un remplissage rectangulaire à 100 % aligné avec les périmètres extérieurs.
Appliquez des techniques d’amélioration de la clarté par le biais d’un post-traitement systématique : commencez par un sablage minutieux, suivi d’un polissage pour obtenir une lissé semblable à du verre.
Vous pouvez également améliorer la transmission de la lumière en appliquant une fine couche de résine ou de vernis transparent pour remplir les imperfections de surface.
Cette combinaison de paramètres d’impression précis et de méthodes de post-traitement ciblées garantit que vos impressions transparentes atteignent une finition de surface de qualité professionnelle et une clarté optique.
Méthodes de post-traitement et finition de surface
Bien que les pièces transparentes imprimées en 3D sortent de l’imprimante avec une clarté de base, atteindre une transparence optimale nécessite des étapes de post-traitement systématiques.
Vous devrez commencer par des méthodes de nettoyage approfondies pour éliminer toute poussière ou débris qui pourraient compromettre vos résultats finaux.
Commencez par des techniques de ponçage progressif, en utilisant du papier de verre à grain fin pour réduire la visibilité des couches et créer une surface plus lisse.
Ensuite, appliquez des composés de polissage pour améliorer la transmission de la lumière à travers votre pièce. Pour des résultats supérieurs, vous pouvez appliquer des revêtements transparents ou de la résine pour remplir les imperfections microscopiques.
Si vous travaillez avec des pièces recouvertes de résine, le durcissement par UV peut fournir un raffinement supplémentaire de la surface.
La clé pour maximiser la brillance de la surface réside dans votre attention aux détails à chaque étape.
Vous constaterez que différentes combinaisons de ces méthodes de finition peuvent offrir des niveaux de transparence variés en fonction des exigences spécifiques de votre projet.
Défis courants et dépannage
Depuis que l’impression 3D transparente exige un contrôle précis sur plusieurs variables, vous rencontrerez plusieurs défis techniques courants qui nécessitent un dépannage systématique.
Les problèmes de déformation peuvent perturber vos impressions, mais vous pouvez les minimiser en utilisant un lit chauffant et en assurant un bon calibrage. Pour maintenir une adhésion des couches optimale, vous devrez surveiller attentivement les températures d’extrusion et les réglages de refroidissement.
Si vous rencontrez des défauts de transparence, ajustez votre vitesse d’impression et vos réglages de hauteur de couche. Des vitesses plus lentes et des couches plus fines donnent généralement une meilleure clarté dans les impressions transparentes.
N’oubliez pas les facteurs environnementaux – une humidité élevée peut compromettre la qualité d’impression, alors envisagez d’utiliser un sèche-filament avant de commencer votre projet.
Pour des résultats cohérents sur plusieurs impressions, vous devrez régulièrement peaufiner les réglages de votre imprimante et effectuer des contrôles d’entretien de routine.
Applications industrielles et études de cas
À mesure que la technologie d’impression 3D transparente continue d’évoluer, diverses industries ont intégré cette méthode de fabrication dans leurs opérations principales.
Dans les applications médicales, vous trouverez des professionnels de la santé utilisant des modèles transparents anatomiquement précis pour planifier des interventions chirurgicales et éduquer les patients sur les procédures.
Le secteur de l’électronique grand public utilise cette technologie pour créer des carters d’appareils et des coques protectrices qui allient esthétique et fonctionnalité.
Vous pouvez également observer l’impact de cette technologie dans d’autres secteurs.
Les fabricants de dispositifs optiques utilisent l’impression transparente pour des tuyaux lumineux à LED et des lentilles de précision, tandis que les firmes d’architecture créent des modèles détaillés mettant en valeur l’interaction de la lumière dans les espaces.
Dans les applications automobiles, vous verrez cette technologie permettre le prototypage de couvercles de phares et de lentilles de clignotants, garantissant qu’ils répondent aux normes de sécurité essentielles tout en maintenant une visibilité optimale et des caractéristiques de performance.
Dernières innovations dans la technologie d’impression transparente
S’appuyant sur l’adoption généralisée de l’impression transparente, les percées technologiques ont révolutionné la qualité et les capacités de cette méthode de fabrication.
Vous constaterez des avancées significatives dans les matériaux transparents, avec les filaments OVERTURE PETG offrant une clarté supérieure dans les processus d’impression FDM. Les techniques d’impression SLA et DLP produisent désormais une transparence de type verre grâce à des résines spécialisées comme le Clear de Formlabs, minimisant ainsi les besoins de post-traitement.
La technologie de jet de matériau, capable de combiner plusieurs résines, a ouvert de nouvelles possibilités pour atteindre des niveaux de transparence variables avec une grande précision.
Vous bénéficierez des recherches en cours sur les mélanges de polymères et les additifs qui combattent le jaunissement et prolongent la longévité des impressions. Des méthodes de finition améliorées, y compris des techniques de polissage avancées et des applications de revêtement transparent, sont devenues des étapes essentielles pour atteindre une transparence optimale.
Ces innovations continuent de repousser les limites de ce qui est possible dans l’impression 3D transparente.
