Sous-extrusion dans l’impression 3D se manifeste par des espaces visibles, des parois fragiles et des couches inégales dans vos impressions. Vous devrez vérifier plusieurs facteurs clés : assurez-vous d’un stockage approprié du filament pour éviter l’absorption d’humidité, maintenez des buses propres et dégagées de débris, et vérifiez les réglages de température corrects pour votre matériau. Un entretien régulier de vos composants d’extrudeuse et de votre tube Bowden est crucial, ainsi qu’une calibration précise de vos débits. Comprendre ces facteurs interconnectés vous aidera à obtenir des impressions de haute qualité de manière constante.
Principaux enseignements
- Les obstructions de buse et l’accumulation de débris restreignent l’écoulement du filament, nécessitant un nettoyage régulier avec des aiguilles de taille appropriée et des techniques de tirage à froid.
- Des réglages de température inappropriés empêchent un écoulement fluide du filament ; ajustez dans les plages spécifiques aux matériaux (PLA : 190-220°C, PETG : 220-250°C).
- Des conditions de stockage humides provoquent la dégradation du filament et une extrusion irrégulière ; conservez les matériaux dans des conteneurs hermétiques avec des dessicants à une température inférieure à 25°C.
- Des tubes Bowden usés ou endommagés créent de la friction et de la résistance ; vérifiez la décoloration, les courbures et les fixations sécurisées.
- Un calibrage incorrect de l’extrudeuse affecte la sortie du filament ; mesurez le diamètre réel et ajustez les paramètres du slicer en conséquence.
Signes courants de sous-extrusion dans vos impressions
Lorsque vous dépannez des problèmes d’impression 3D, reconnaître les signes de sous-extrusion tôt peut vous faire gagner du temps et des matériaux. Pendant votre évaluation de la qualité d’impression, vous voudrez rechercher des indicateurs spécifiques qui signalent des problèmes d’extrusion.
Surveillez les écarts visibles ou les trous dans vos couches imprimées – ce ne sont pas seulement des problèmes cosmétiques mais cela peut sérieusement compromettre l’intégrité structurelle de votre objet.
Vous remarquerez des murs fragiles et fins qui se cassent facilement sous pression, ainsi que des hauteurs de couches inégales qui créent une finition de surface rugueuse et irrégulière.
Faites attention aux bulles ou aux marques apparaissant sur la surface de votre impression, car elles sont souvent liées à des problèmes d’humidité et à un flux de filament insuffisant.
Si vous entendez des bruits de clic provenant de votre extrudeuse pendant l’impression, ce drapeau rouge de dépannage de sous-extrusion suggère que votre moteur d’extrudeuse ne nourrit pas le filament correctement.

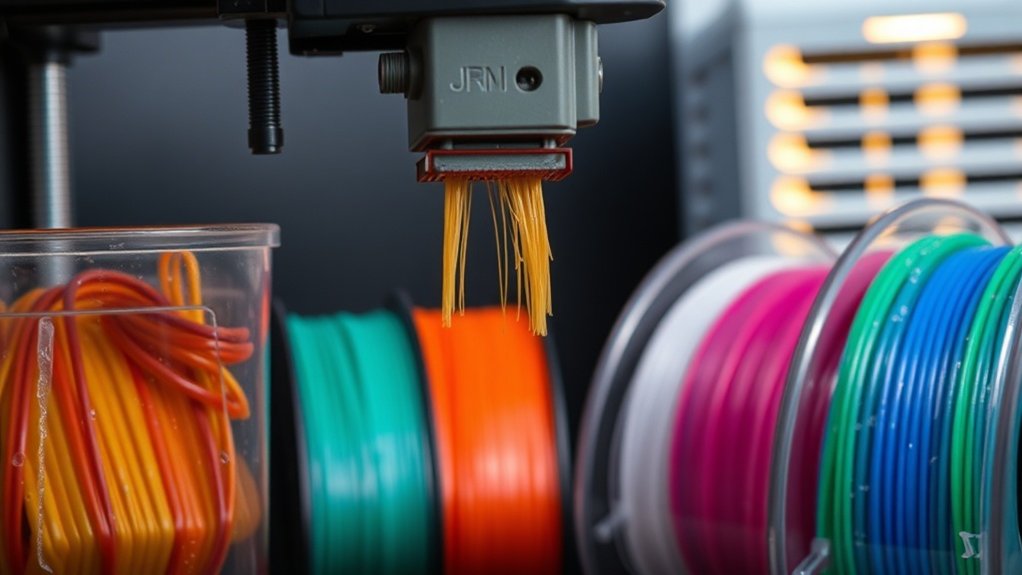

Impact de l’humidité et du stockage des filaments sur l’extrusion
L’exposition de votre filament à l’humidité ambiante peut déclencher d’importants problèmes de sous-extrusion car l’eau absorbée se transforme en vapeur lors du chauffage, perturbant l’écoulement fluide à travers la buse de votre imprimante.
Vous devez stocker des matériaux hygroscopiques comme le PLA, le PETG, le TPU et le Nylon dans des conteneurs hermétiques avec des sachets de dessiccant pour maintenir des conditions d’impression optimales et éviter l’absorption d’humidité.
Si votre filament présente des signes de dégradation due à l’exposition à l’humidité, vous pouvez restaurer sa qualité d’impression en le séchant au four à 45-55°C pendant 4-6 heures tout en assurant une bonne circulation de l’air.
Effets de l’humidité sur les matériaux
L’absorption d’humidité pose une menace significative pour les filaments d’impression 3D, en particulier les matériaux hygroscopiques comme le PLA, le PETG, le TPU et le Nylon.
Lorsque vous imprimez avec du filament compromis par l’humidité, l’eau absorbée s’évapore pendant le chauffage, créant des bulles et perturbant le flux d’extrusion approprié. Vous remarquerez ces effets d’humidité à travers des signes révélateurs : formation de couches irrégulières, structures de murs creux et sons inhabituels de crépitement pendant l’impression.
Pour protéger l’intégrité de votre filament, vous devrez mettre en œuvre des protocoles de stockage et de séchage appropriés.
Stockez vos matériaux dans des conteneurs hermétiques avec des dessicants, et avant d’imprimer, séchez votre filament dans un four à 45-55°C pendant 4-6 heures.
Il est crucial de surveiller les niveaux d’humidité ambiante dans votre environnement d’impression et de maintenir des conditions de stockage cohérentes pour prévenir la dégradation du matériau et garantir une qualité d’extrusion fiable.
Solutions de stockage appropriées
Pour maintenir une qualité d’extrusion optimale dans vos impressions 3D, il est essentiel de mettre en œuvre des solutions de stockage appropriées pour le filament.
Votre système d’organisation de filament devrait inclure des conteneurs hermétiques équipés de dessiccants pour contrôler les niveaux d’humidité. Vous devez stocker vos matériaux dans un environnement frais, en maintenant les températures en dessous de 25ºC tout en assurant une bonne circulation de l’air.
Si vous remarquez des signes de contamination par l’humidité dans votre filament, tels que des bulles pendant l’impression ou des couches irrégulières, vous pouvez restaurer sa capacité d’impression en le séchant dans un four à 45-55°C pendant 4 à 6 heures.
Ce processus est particulièrement crucial pour des matériaux sensibles à l’humidité comme le PLA, le PETG et le Nylon. En maintenant des conditions optimales grâce à des pratiques de stockage appropriées, vous éviterez des problèmes de sous-extrusion et vous assurerez que vos impressions conservent leur intégrité structurelle et leur qualité de surface.
Filament dégradé séché
Lorsque le filament devient compromis par l’absorption d’humidité, la mise en œuvre de techniques de séchage appropriées peut restaurer ses caractéristiques d’impression optimales.
Vous devrez soumettre votre filament dégradé à une exposition à la chaleur contrôlée entre 45 et 55 °C pendant 4 à 6 heures dans un four pour obtenir une élimination efficace de l’humidité. Ce processus de séchage du filament aide à éliminer l’eau absorbée qui provoque des bulles et une extrusion irrégulière pendant l’impression.
Pour éviter toute dégradation future, vous voudrez stocker votre filament séché dans des conteneurs hermétiques avec des dessiccants immédiatement après le processus de séchage.
Envisagez d’investir dans des filaments de haute qualité, résistants à l’humidité, pour réduire la fréquence de séchage. Il est également crucial de maintenir un environnement d’impression contrôlé avec des niveaux d’humidité bas.
Ces mesures préventives aideront à garantir une performance d’extrusion cohérente et à améliorer la qualité globale de votre impression.

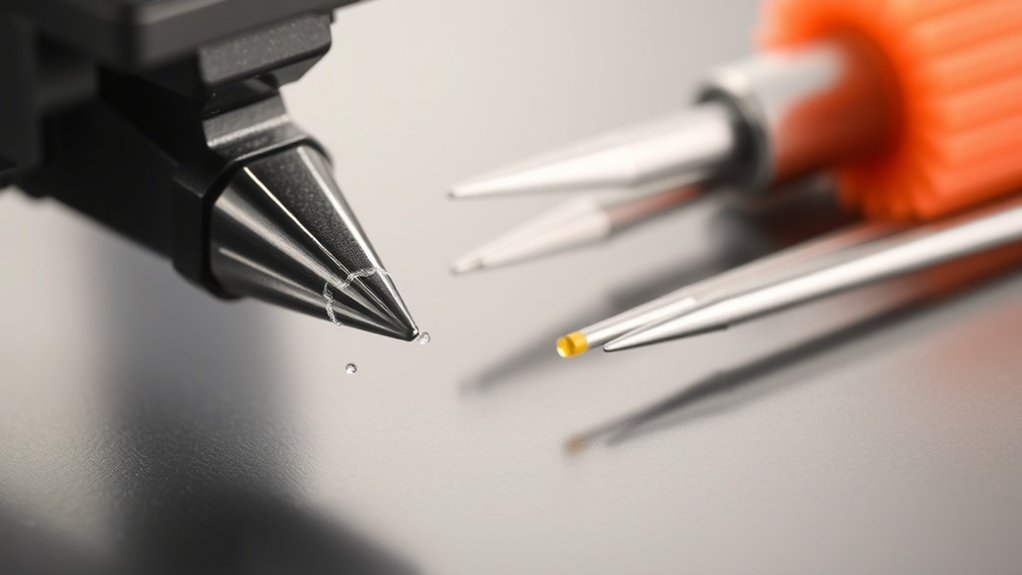

Entretien et techniques de nettoyage des buses
Un entretien approprié de la buse est un facteur critique pour prévenir les problèmes de sous-extrusion lors de l’impression 3D.
Vous devrez mettre en œuvre des techniques de nettoyage régulières de la buse pour garantir un flux de filament optimal et une qualité d’impression.
Commencez par utiliser une aiguille plus petite que le diamètre de votre buse pour retirer soigneusement les obstructions, en veillant à ne pas causer de dommages. Pour les blocages tenaces, essayez le nettoyage à chaud de la buse en chauffant à la température de fusion de votre filament et en poussant un filament de nettoyage à travers.
La méthode du tir à froid est également efficace : chauffez la buse, puis tirez le filament pour extraire les débris.
N’oubliez pas d’inspecter régulièrement votre buse pour détecter des signes d’usure. Si vous remarquez des signes de dommages, remplacez-la immédiatement.
Gardez votre zone de chaleur propre et exempte de résidus pour maintenir des taux d’extrusion constants et garantir la fiabilité de votre imprimante.
Réglages de température et ajustements spécifiques aux matériaux
Puisque différents matériaux de filament nécessitent des plages de température spécifiques pour un écoulement optimal, maîtriser les réglages de température devient essentiel pour prévenir le sous-extrusion.
Vous devrez vous assurer d’une étalonnage de température approprié pour chaque type de filament, le PLA nécessitant généralement entre 190 et 220 °C et le PETG entre 220 et 250 °C pour des performances optimales.
Pour déterminer la compatibilité des filaments et les températures idéales, vous devriez réaliser des tests de tour de température, qui vous aideront à identifier le point idéal pour votre matériau spécifique.
N’oubliez pas que vous devrez ajuster les températures lorsque vous augmentez les vitesses d’impression, généralement de 5 à 10 °C, pour maintenir une extrusion cohérente.
Gardez à l’esprit que des températures ambiantes supérieures à 25 °C peuvent affecter les performances de votre imprimante, donc vous voudrez surveiller votre environnement d’impression.
Des vérifications régulières de l’étalonnage de température sont cruciales pour maintenir la qualité d’impression et prévenir les problèmes de sous-extrusion à travers différents matériaux.
Optimisation de la vitesse d’impression et du débit
Gérer efficacement la vitesse d’impression et le débit constitue la pierre angulaire de la prévention de l’extrusion insuffisante en impression 3D. Il est nécessaire de maintenir votre vitesse d’impression en dessous de 50 mm/s pour les filaments standards afin de garantir une qualité d’extrusion constante.
En ajustant votre débit dans les paramètres du tranchage, vous vous assurez d’une déposition optimale de matériau tout au long de l’impression.
Pour affiner ces paramètres, vous devriez réaliser des tests systématiques avec différentes hauteurs de couche, car celles-ci ont un impact direct sur vos besoins en débit.
Soyez attentif au timing entre les mouvements de rétraction dans votre G-code, car cela affecte le flux de matériau pendant l’impression. Vous voudrez optimiser vos paramètres de rétraction, y compris la vitesse et la distance, pour éviter les blocages de filament et maintenir un flux fiable.
Ces ajustements fonctionnent ensemble pour créer un processus d’impression équilibré qui minimise les problèmes d’extrusion insuffisante.
Vérifications matérielles : Entretien de l’extrudeuse et du tube Bowden
Une inspection régulière des composants mécaniques de votre extrudeuse garantit que le pignon d’alimentation maintient une bonne prise sur le filament, prévenant ainsi le glissement qui contribue directement aux problèmes de sous-extrusion.
Vous devrez examiner votre tube Bowden pour détecter des signes d’usure, y compris la décoloration, les plis ou la friction interne qui pourraient entraver le mouvement fluide du filament à travers le chemin d’alimentation.
Maintenir les composants de l’extrudeuse propres et les mécanismes d’alimentation correctement tendus réduira considérablement le risque de problèmes d’extrusion, tandis que la mise à niveau vers un système d’extrusion de meilleure qualité pourrait être nécessaire si des problèmes persistants continuent malgré un entretien régulier.
Inspection des composants de l’extrudeuse
Un entretien approprié de vos composants d’extrudeuse joue un rôle crucial dans la prévention des problèmes de sous-extrusion. Vous devrez établir des plannings d’entretien réguliers pour assurer des performances optimales et envisager des mises à niveau de l’extrudeuse lorsque cela est nécessaire.
Commencez par examiner le roue d’entraînement de votre extrudeuse pour détecter des signes d’usure ou de débris qui pourraient affecter sa prise sur le filament. Vérifiez que les réglages de tension sont correctement ajustés pour éviter le glissement du filament tout en évitant une pression excessive qui pourrait provoquer des blocages.
N’oubliez pas d’inspecter votre tube Bowden pour des dommages ou des points de friction susceptibles d’entraver le débit fluide du filament. Gardez la bobine de filament correctement positionnée pour éviter une tension inutile sur le mécanisme d’alimentation.
Un nettoyage régulier de tous les composants, y compris le tube Bowden et l’assemblage de l’extrudeuse, aidera à maintenir une extrusion constante et à prévenir les problèmes liés aux accumulations.
Signes d’usure du tube Bowden
L’inspection visuelle de votre tube Bowden révèle des indicateurs d’usure critiques qui peuvent avoir un impact significatif sur la qualité d’impression. Recherchez des signes évidents tels que des abrasions, des plis et une décoloration le long de la longueur du tube, car ceux-ci indiquent des points de friction potentiels affectant l’écoulement du filament.
Vous devrez également vérifier l’accumulation de résidus de filament internes qui pourrait restreindre le mouvement fluide du matériau.
Examinez les deux extrémités de votre tube Bowden pour vous assurer qu’elles sont solidement fixées, afin d’éviter tout mouvement indésirable pendant les opérations d’impression. Le diamètre interne du tube doit correspondre précisément à la taille de votre filament – toute déviation entraînera des incohérences d’alimentation.
De plus, évaluez la longueur et le cheminement du tube ; une longueur excessive ou des coudes aigus peuvent créer une résistance qui entraîne une sous-extrusion. Si vous repérez ces indicateurs d’usure, envisagez de remplacer le tube pour maintenir des performances d’impression optimales.
Étapes de calibration pour une extrusion parfaite
Puisque l’extrusion parfaite impacte directement la qualité d’impression, calibrer les réglages d’extrusion de votre imprimante 3D nécessite une approche systématique.
Vous devrez commencer par mesurer le diamètre réel de votre filament avec un pied à coulisse numérique et mettre à jour les réglages de votre trancheuse en conséquence.
Commencez votre calibration d’extrusion en imprimant des objets de test et en mesurant la sortie de filament réelle.
Vous devrez ajuster le multiplicateur d’extrusion dans votre trancheuse en fonction de ces mesures.
Ensuite, effectuez un test de tour de température pour déterminer la température d’impression optimale pour votre type de filament spécifique.
N’oubliez pas de peaufiner vos réglages de rétraction à travers des impressions de test, en ajustant à la fois la vitesse et la distance jusqu’à ce que vous obteniez des transitions nettes.
Tenez des dossiers détaillés de tous vos résultats et réglages de calibration – cette documentation sera inestimable pour le dépannage futur et pour maintenir une qualité d’impression constante.
